輸入額定電壓：3kV/3.3kV、6kV/6.6kV、10kV(*)

電壓波動范圍：電壓波動±10%滿載運行

頻率變化范圍：50Hz±10%

輸入功率因數：≥0.96(20%負荷以上)

輸入電流諧波：≤5%滿足IEEE519-1992和GBT14549-93標準

輸出電壓范圍：0-3/3.3kV、0-6/6.6kV、0-10kV(*)

輸出容量范圍：50000KVA

輸出頻率范圍：0-50Hz(*)

主電路方式：直接串聯高壓變頻器

控制方式：有/無速度傳感器矢量控制或V/F控制

輸出頻率精度：0.01HZ(*)

加減速時間：1~3000s(*)

過載能力：125% 60s

限流保護：150%

變頻器效率：≥97%(含輸入變壓器)

主要控制功能：

功率單元預充電專利功能、高效的低電壓調試功能、飛車啟動功能、電流異常檢測功能、瞬停再啟動功能、主回路旁通功能、高低電壓穿越功能、輸出電流不平衡控制功能、單元波形異常檢測功能、變頻器輸出波形異常檢測功能、遠程診斷功能

保護功能：過載、過流、輸出電壓異常(偏差在土30%以上停止)、冷卻風機異常、停電檢測等

通信功能：硬接線(標準)、 profibus-DP(*)、Modbus(*)、Ethernet(*)

接地電阻≤4Ω

MTBF：50000h

柜體結構：鋼板制、自立閉鎖性

柜體防護等級：IP20(*)

抗震能力：按照7級防震設計

冷卻方式：

06KV：9000KV A以下風冷, 以上水冷

10KV：15000KV A以下風冷, 以上水冷

柜體顏色：標準RAL7035淺灰色(*)

運行溫度: -5~40℃；存儲溫度: -20-60℃

相對濕度：≤95%(20℃無凝露)

海拔：≤2000m(*)

地面水平加速度：0.1g(*)

設置場所：室內, 無腐蝕性、易燃、易爆氣體的一般環境(*)

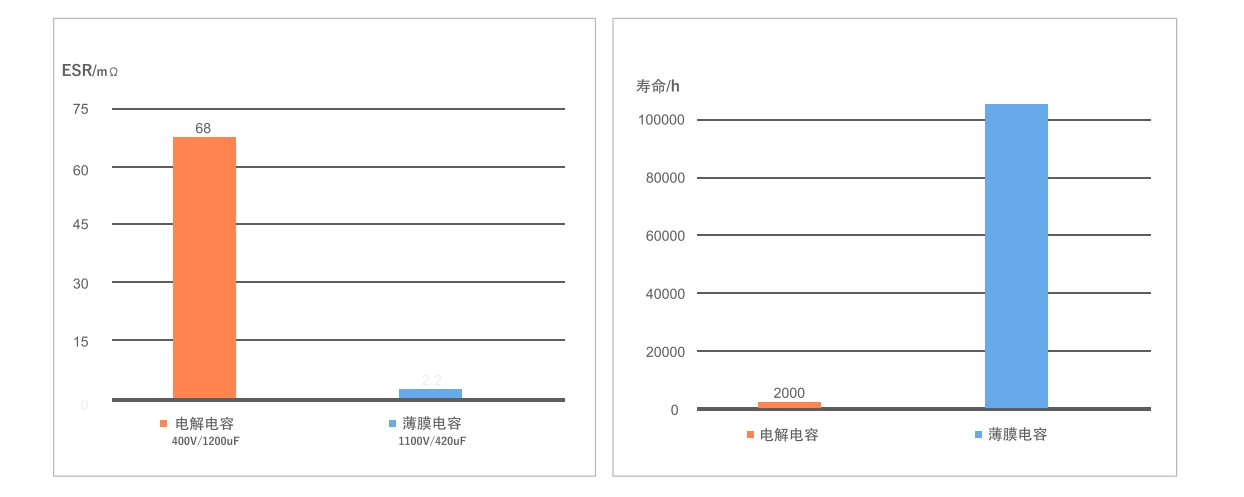

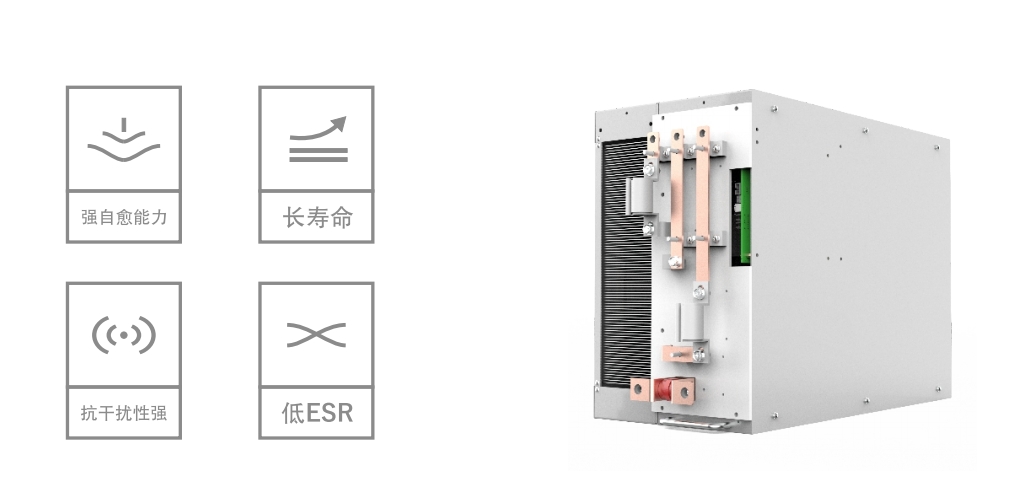

全系列標配金屬自愈式薄膜電容，極大提升可靠性。

壽命是電解電容的2.5倍,生命周期內免維護。

超低的ESR可極大的降低電容自身損耗，能輸出更大電流，低溫和高穩特性更加優異。

薄膜電容具有較高的紋波耐受能力和耐高壓能力。

蒲膜電容介質出現缺陷或擊穿時，擊穿點或缺陷位置的金屬化鍍層在電弧作用下瞬間揮發，使得電容器形成無金屬絕緣隔離區,從而實現自愈。

具備矢量控制等高性能的產品特點。

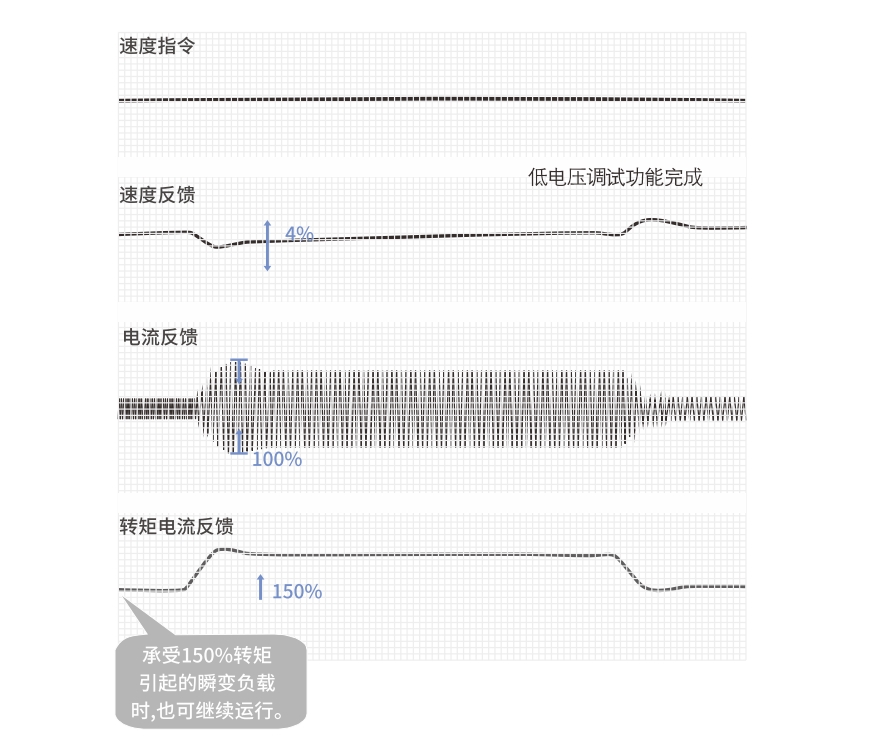

核心技術---矢量控制

矢量控制技術全方位覆蓋異步電機、永磁同步電機、電勵磁同步電機，控制算法細分為有位置傳感器的矢量控制和無位置傳感器的矢量控制共6類。調速范圍寬，系統動態響應快，可大幅提高轉速控制精度(有位置傳感器的矢量控制算法精度可達0.2%，無位置傳感器的矢量控制算法精度可達0.5%)，轉矩響應速度在10ms以內，極大減小負載扭矩波動，具備過負載抑制、防止能量回饋等功能。

高性能的主控系統

主控采用單板設計，集成度高，運行更加穩定、可靠。搭載高性能32位帶浮點計算功能CPU，響應速度快，控制精度高，較傳統定點運算精度提高30%以上。具備“無速度傳感器矢量控制”和“V/F控制”兩種運行模式。主控系統可直接與電腦進行通訊，設備調試、參數修改和故障信息采集更加方便快捷。

通過多種創新技術，使現場運維方便快捷。

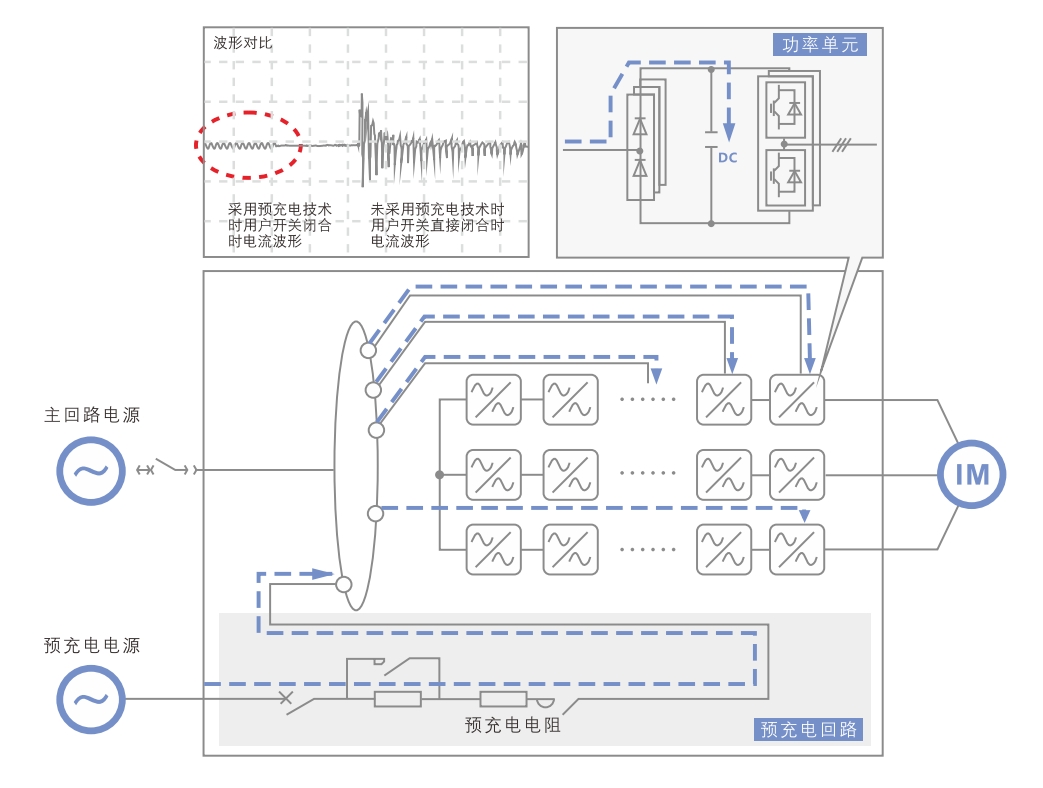

功率單元預充電專利技術

降低主回路合閘涌流，對功率單元無沖擊，保護濾波電容及功率器件，延長使用壽命。

功率單元回路更加簡單，減少器件故障點提高可靠性。

靈活的自動工/變互切功能

變頻器出現故障后自動切換到工頻，不影響機組正常運行。變頻器故障排除后無需機組停機，可以無擾切換到變頻運行。

高效的低電壓調試功能

僅380V低壓電源即可完成所有功能調試實現變頻器輸出電壓從零到額定的帶電發波測試，極大地提高了現場調試的效率。

故障處理時，無需系統停機即可完成變頻器各項測試，保證用戶運行的連續性。

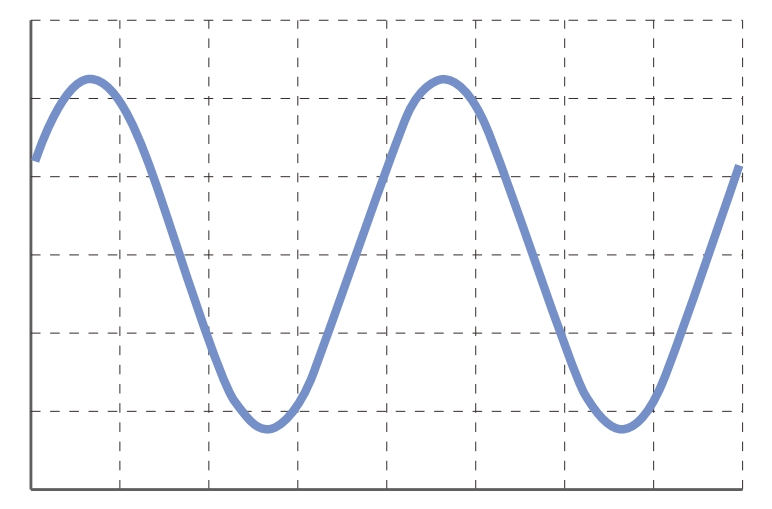

輸出波形自檢功能

包括空載自檢和帶載自檢兩種模式空載自檢功能用于進行邏輯判斷測試，以及通過比較輸出電壓與單元實際電壓判斷變頻器輸出三相電壓是否正確。

帶載自檢通過對輸出電流進行諧波分析，檢測變頻器工作狀態，避免電機處于異常工作狀態。

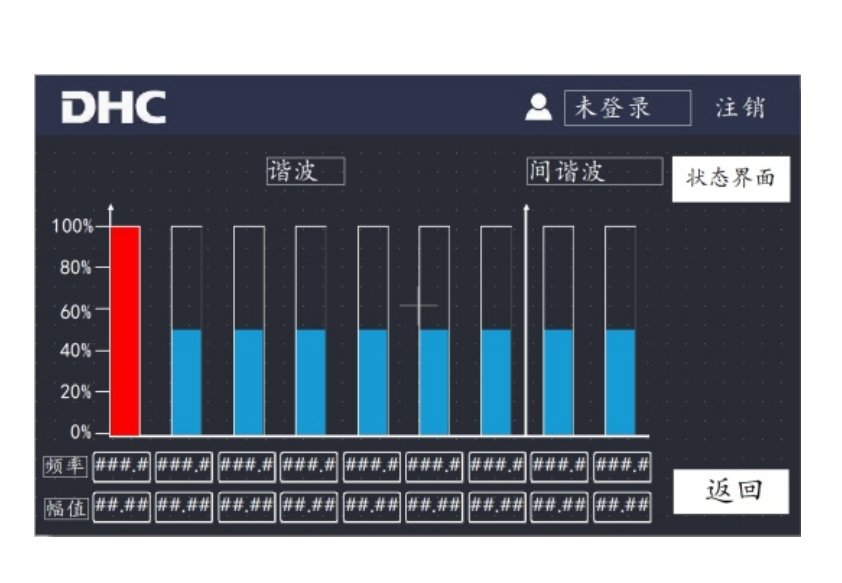

諧波在線分析及顯示功能

采集變頻器電流，進行實時傅里葉分析，將諧波含量顯示至觸摸屏，幫助運行人員了解系統運行狀態。

針對整數次諧波及間諧波異常報警，保證系統安全運行。

采用多種專利技術，從軟件、硬件、系統等方面創新，提升產品的可靠性。

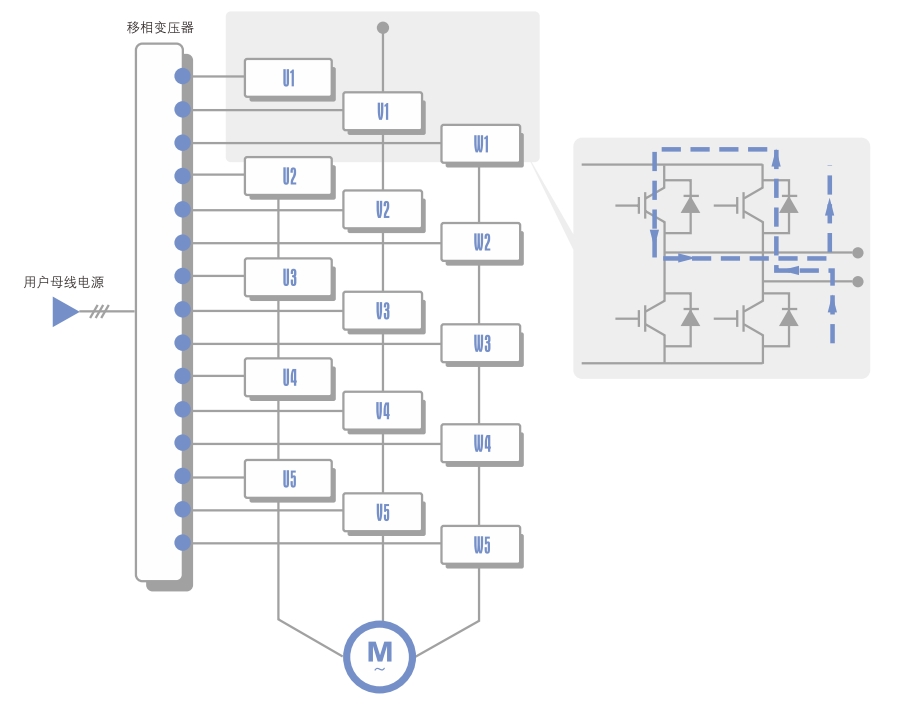

功率單元智能旁通及自恢復功能

電子旁通:主回路簡單，采用IGBT智能旁通技術實現單元旁通簡單可靠,單元旁通后可自行恢復，無需停機復位。

當U1單元發生故障進入自動旁通狀態時，V1、W1單元也會同時進入旁通狀態，如上圖所示;當U1故障消失恢復正常運行時，V1、W1也會同時恢復正常運行。

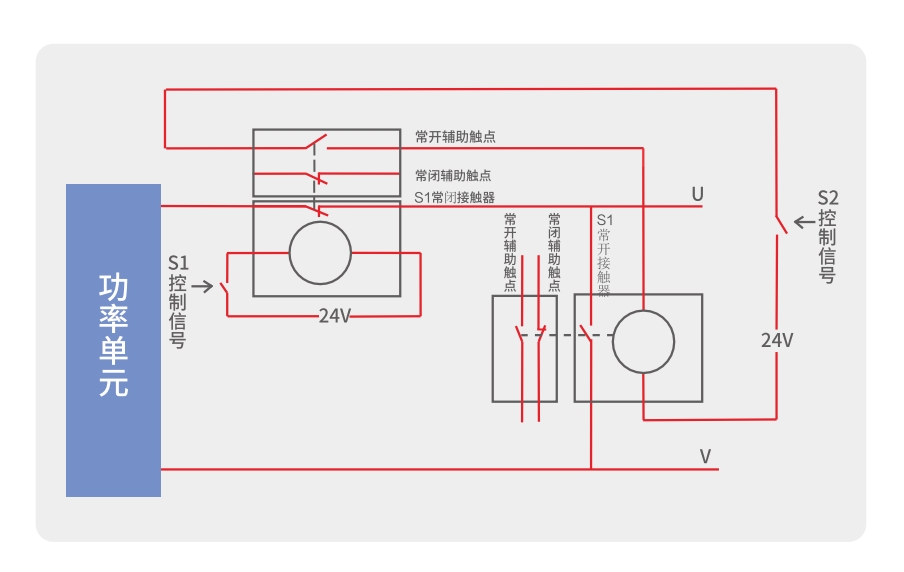

機械旁通(選配):IGBT故障時依靠每級單元外獨立設計的接觸器觸點通斷，可實現對單個單元的精準旁通。

當單元IGBT故障時，接觸器觸點S1斷開S2閉合(S1和S2經輔助觸點互聯)，可實現對單個單元的精準旁通。

降速防過壓功能

變頻器在降速或停機過程中進行相關限制，能夠有效避免變頻器在高頻情況下由于降速過快導致的過壓故障。

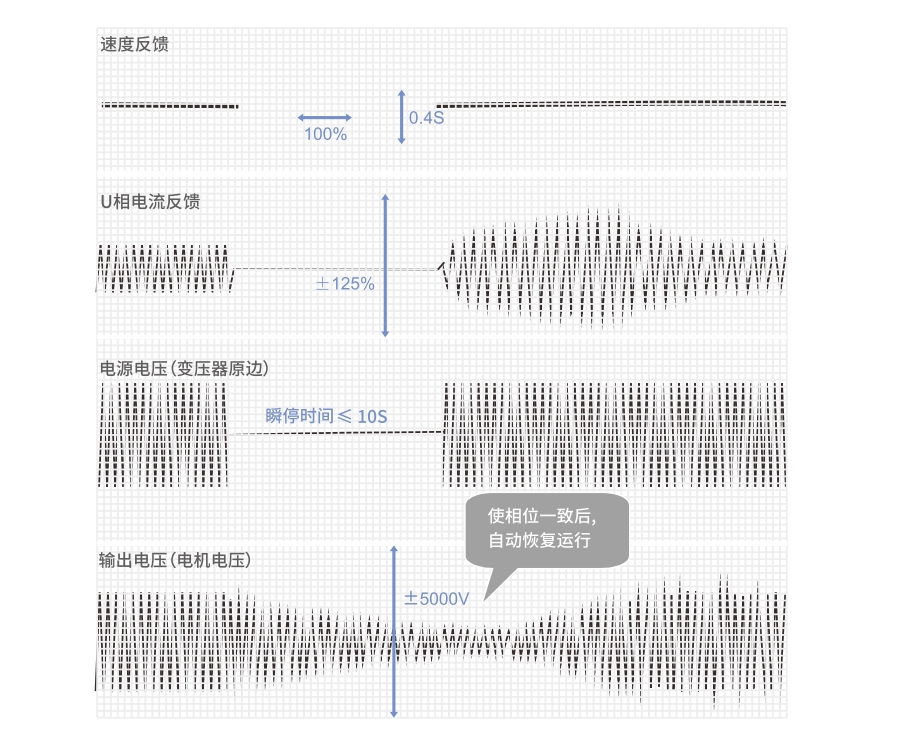

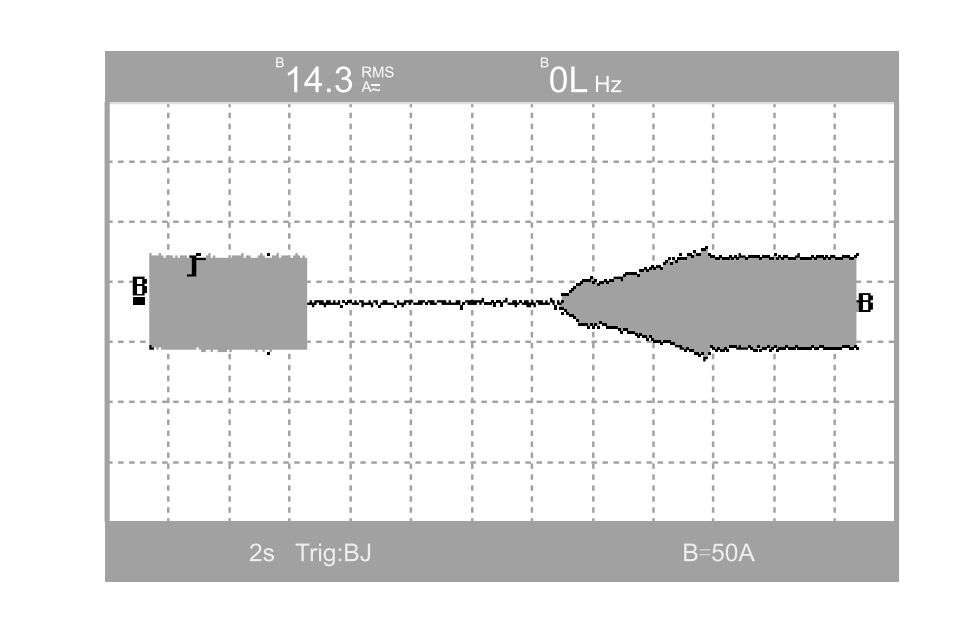

瞬停再啟動功能

能應對電網跌落、“晃電”等情況做到快速響應、平滑恢復無沖擊，保證系統正常運行。

對于小轉動慣量負載:采用瞬停封波，利用電機惰轉產生的殘壓實時鎖定電機位置，待電網恢復時實現快速無沖擊瞬?；謴?。對于大轉動慣量負載:采用瞬停不封波，變頻器維持輸出，勵磁保持，縮短瞬?；謴蜁r間，通過速度環閉環控制實現瞬停平滑再啟動。

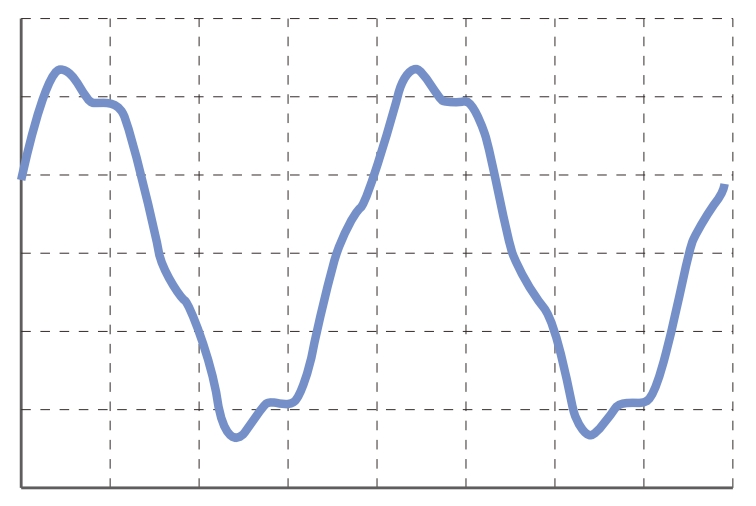

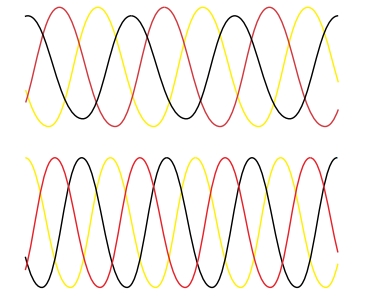

三相電流不平衡自動抑制控制功能

如果三相電流存在不平衡分量，則自動生成電壓補償量，控制三相電流不平衡度小于0.5%;應對輸入及負載等非理想因素帶來的功率波動，提升驅動品質。

采用多種專利技術，從軟件、硬件、系統等方面創新，提升產品的可靠性。

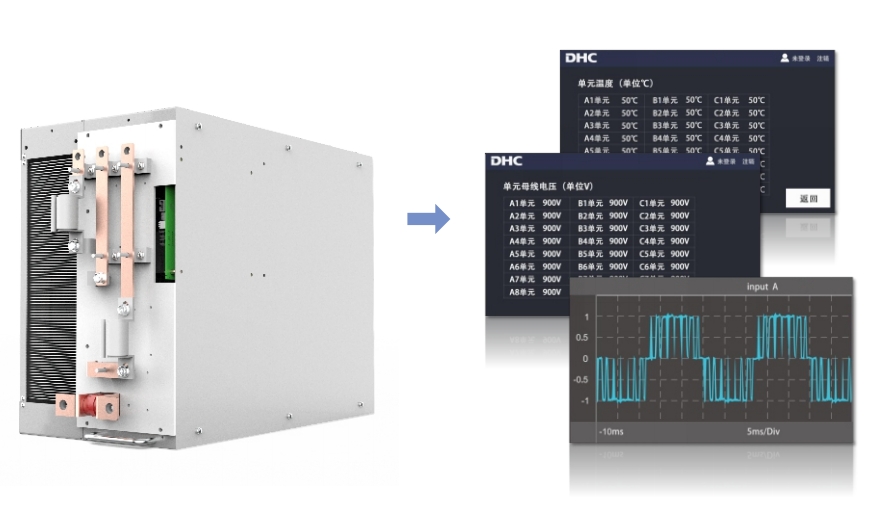

智能化的單元內部監測

實時獲取所有單元的母線電壓及單元溫度更好的觀察每個單元的運行狀態。

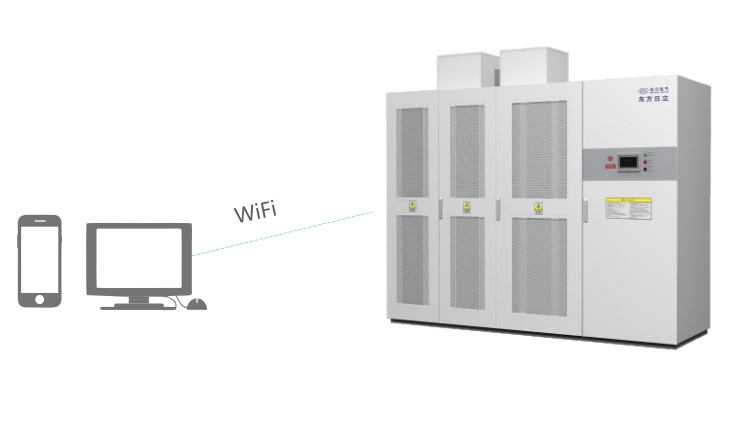

虛擬示波器功能(選配)

裝置可配備虛擬示波器模塊，通過wifi網絡與手機app、電腦端軟件進行連接，就地觀測裝置的運行參數和關鍵數據波形，實現對裝置的有效監控。
